SPR-SE EX Method SPR-SE工法エキスパンド
Overview 概要
（社）日本下水道協会
「認定運用資器材Ⅱ類」認定品

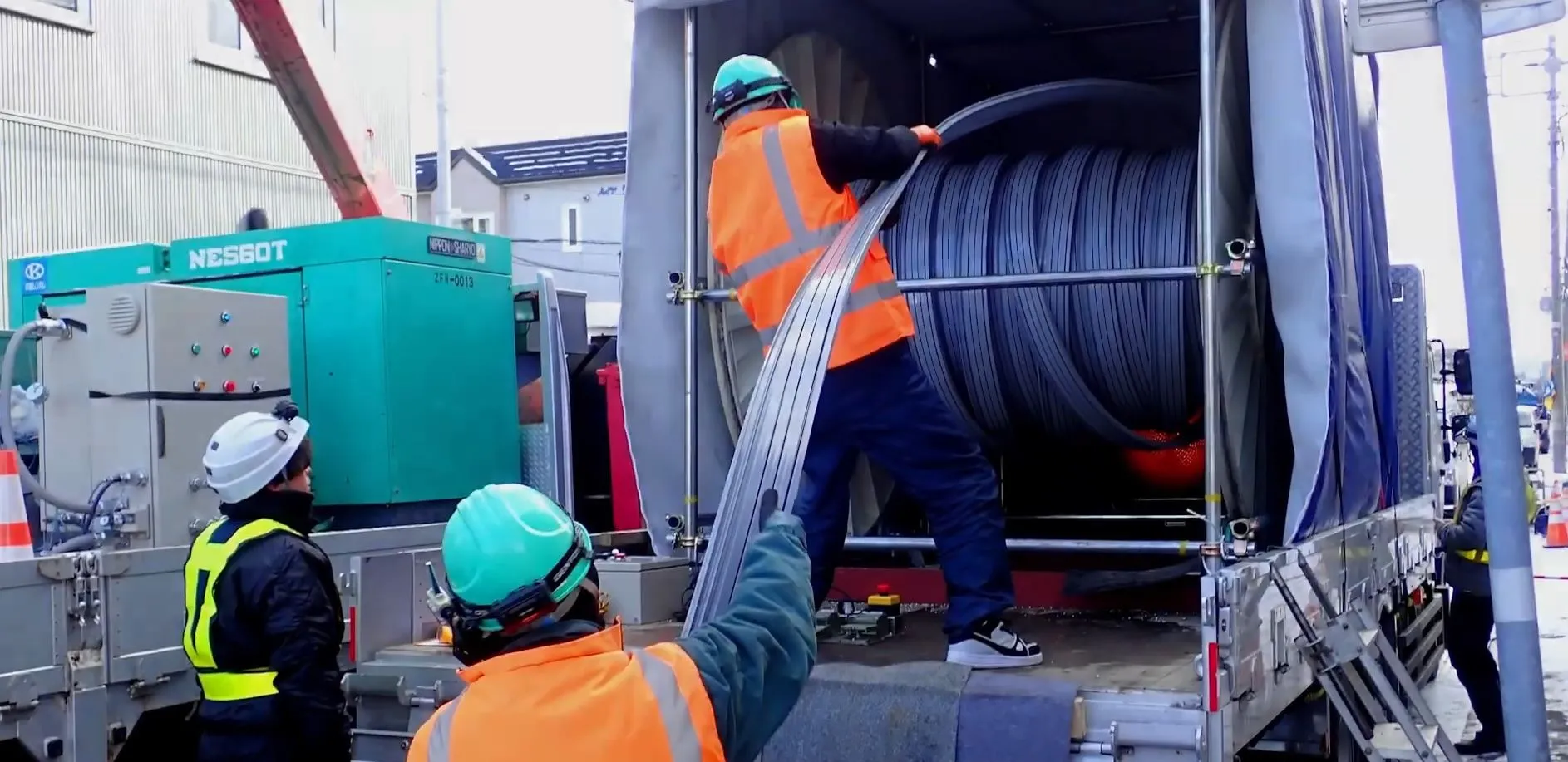

SPR-SE工法（エキスパンドタイプ）は、既設管きょ内にスチール部材で補強された硬質塩化ビニル製の帯状材料（プロファイル）をスパイラル状に嵌合しながら更生管を製管します。

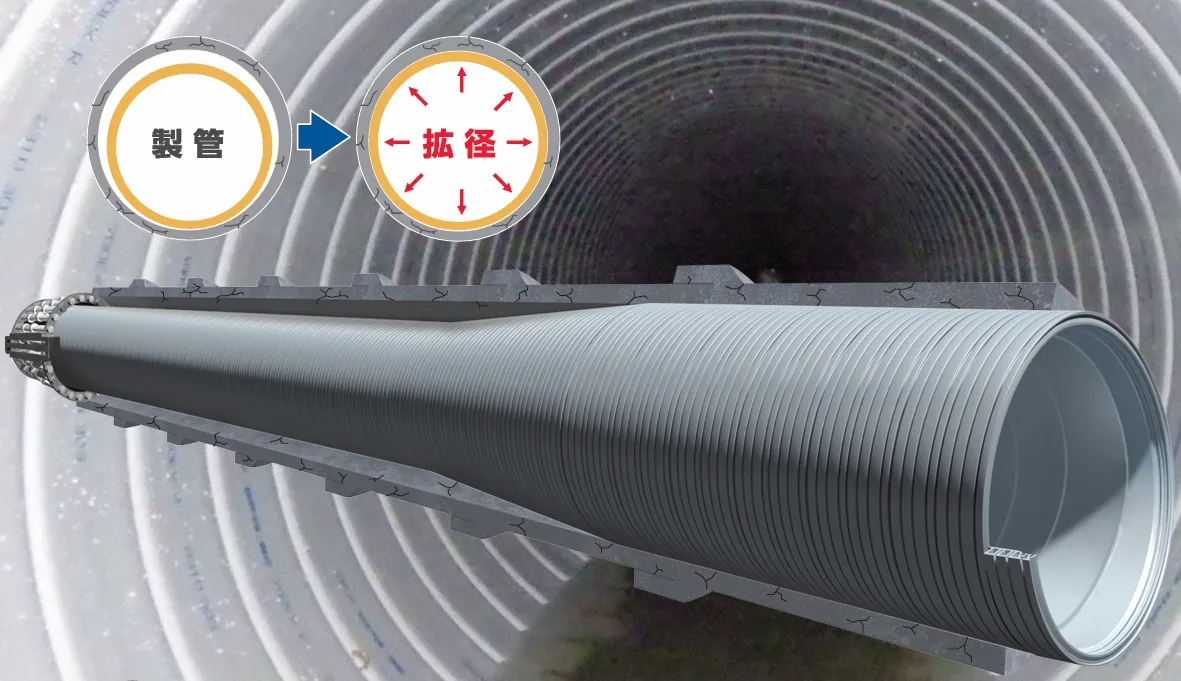

その後、専用装置により更生管を拡張させて既設管に密着させることで、自立管を構築する更生工法です。
Features 特徴
- 更生管を拡径（エキスパンド）することで、既設管と密着
- 硬質塩化ビニル樹脂製のプロファイルのみで自立管としての強度を発現
- 下水を流下させながらの施工が可能
Specifications 基本仕様
| 適用管種 | 鉄筋コンクリート管、陶管、強化プラスチック複合管、硬質塩化ビニル管等 |
|---|---|
| 既設管径（既設管） | 呼び径450～700mm |
| 曲がり | 5°以下 |
| 最大施工延長 | 管径450mm・500mの場合 100m 管径600mmの場合 70m 管径700mmの場合 65m |
| 製管時環境 | 下水を流下させながらの施工が可能。水位は管径の20％以下。流速1.0m/s以下 |
| 耐震性能 | レベル1地震動において設計流下能力を確保。レベル2地震動において流下機能を確保 |
| 建設技術審査証明書 |
（公財）日本下水道新技術機構の建設技術審査証明書を取得しています。
|
Profile プロファイル

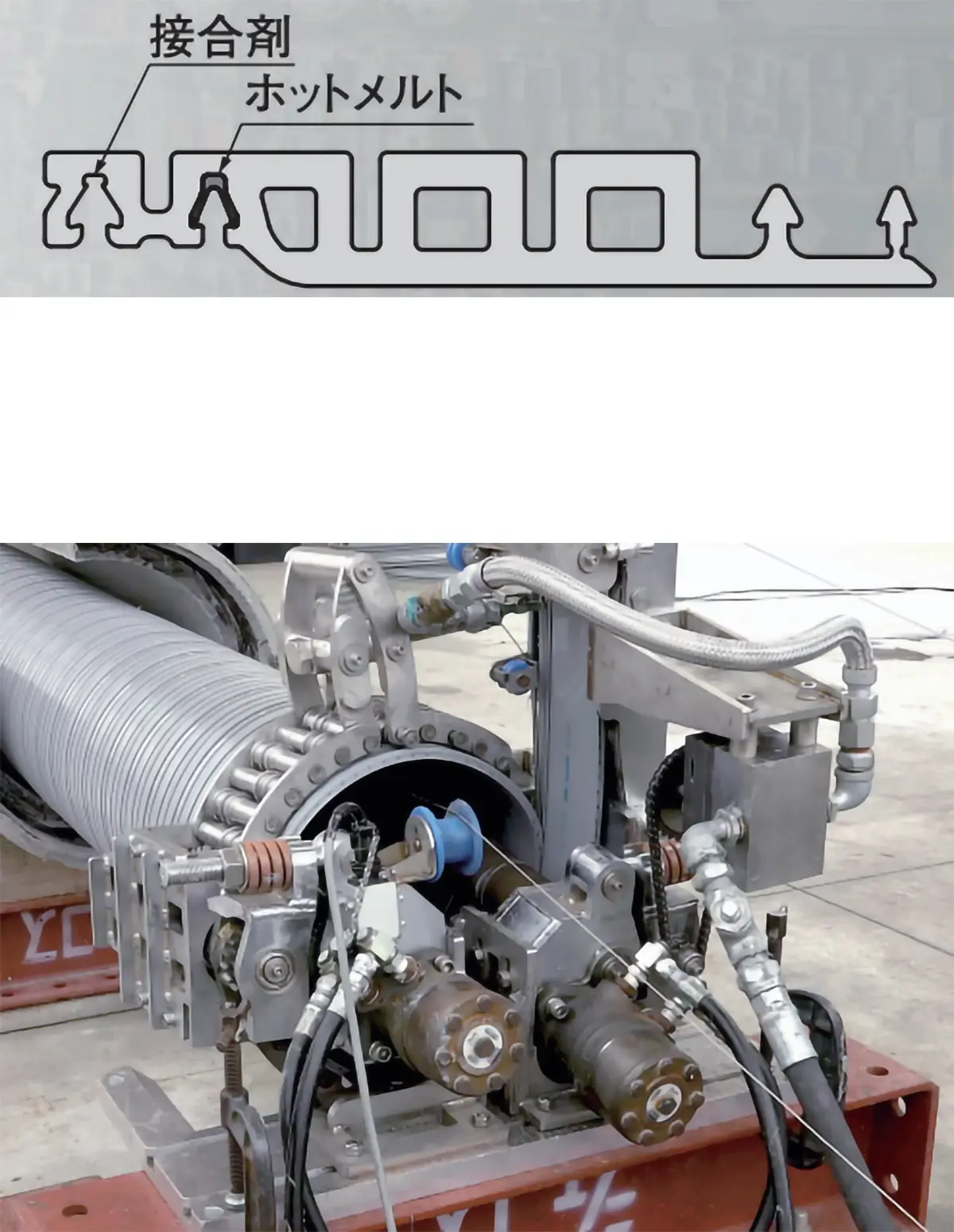

製管時にワイヤー挿入を行いながら更生管を築造。

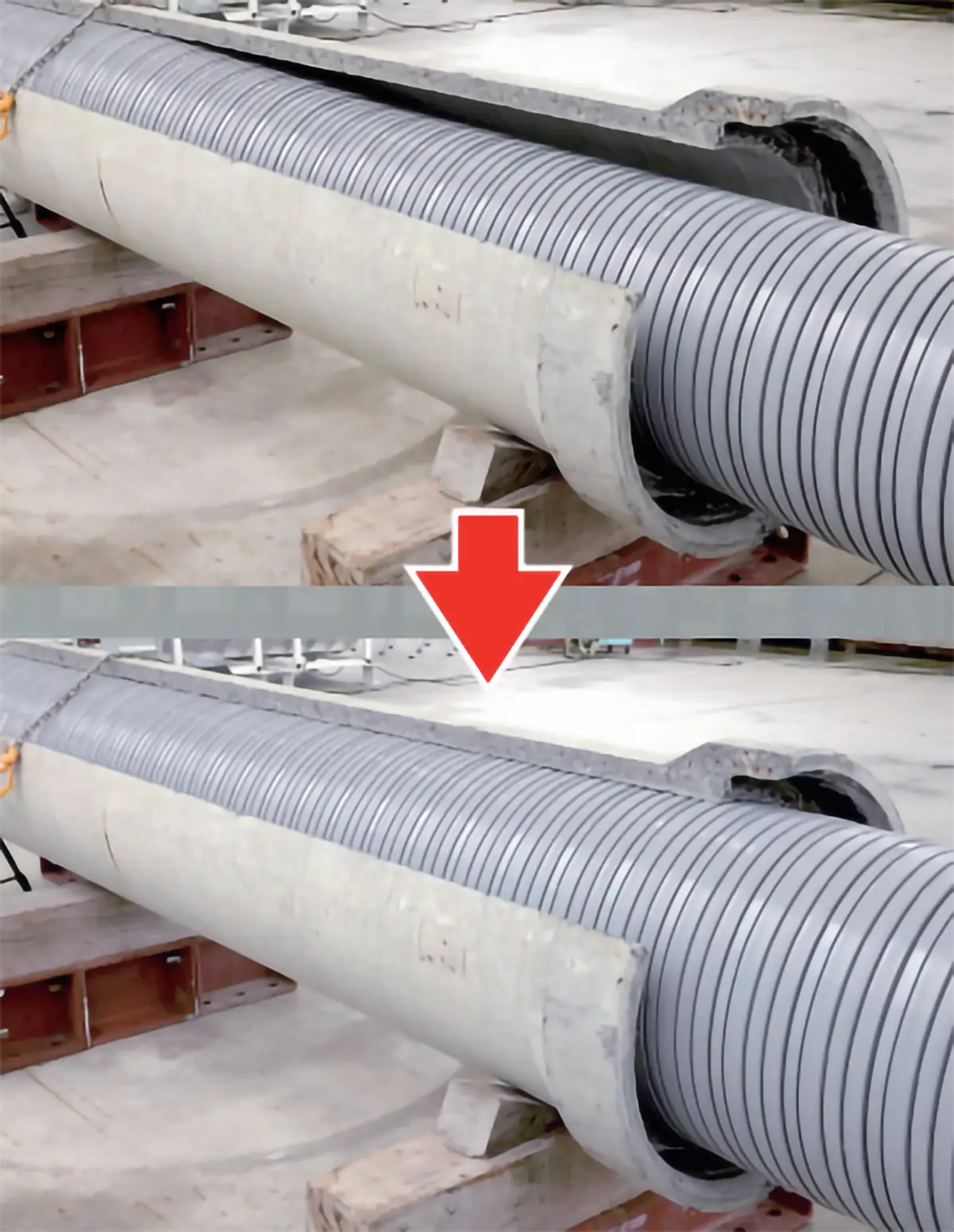

ワイヤーを引き抜いた後、プロファイルを送り込むことで更生管が拡径し、既設管に密着した自立管を構築する。
（社）日本下水道協会「Ⅱ類資器材」認定
Procedure 製管方式
製管－元押し製管

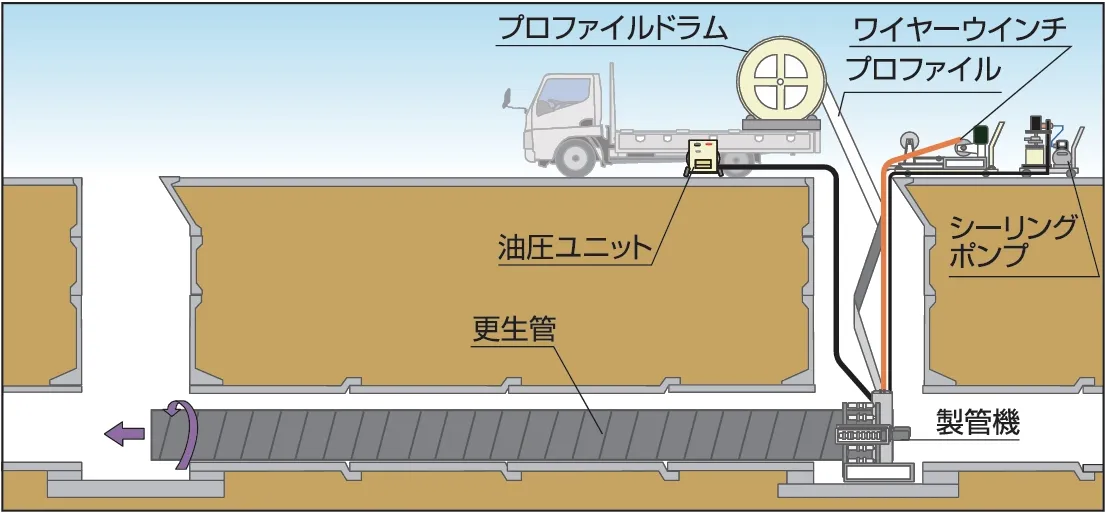

- 人孔内に設置した製管機でプロファイルを嵌合させ既設管内に更生管（拡径前）を構築する。
- 嵌合前にプロファイルへ接合剤充填・ワイヤー挿入を行いながら製管していく。
拡径

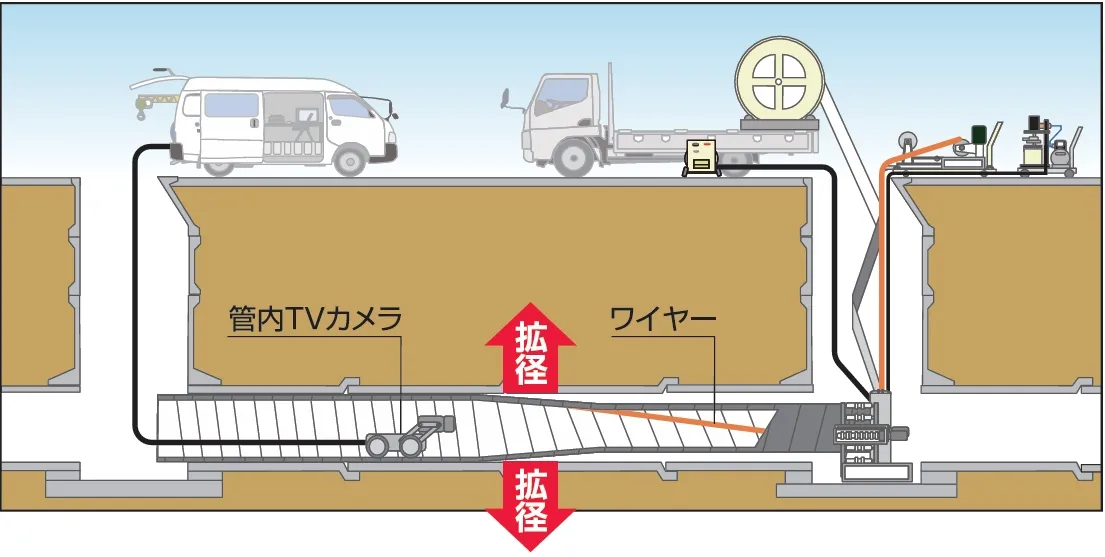

- 製管完了後、管内TVカメラを反対側の人孔より挿入する。
- 管内TVカメラで確認しながらワイヤーを引き抜き、プロファイルを送り込むことにより更生管を拡径していきます。
