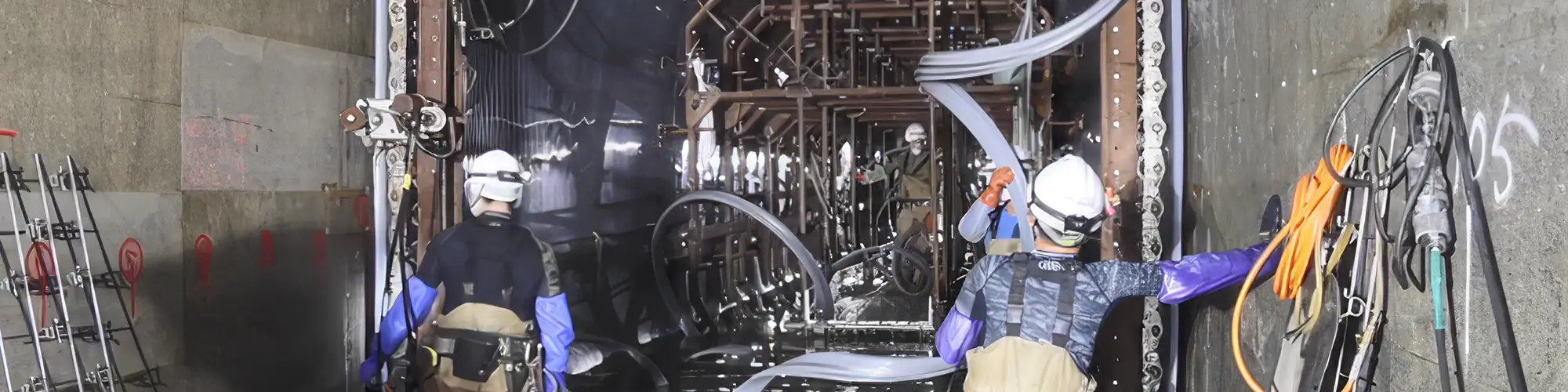

SPR Method SPR工法
Overview 概要
（公社）日本下水道協会
「認定運用資器材Ⅱ類」認定品

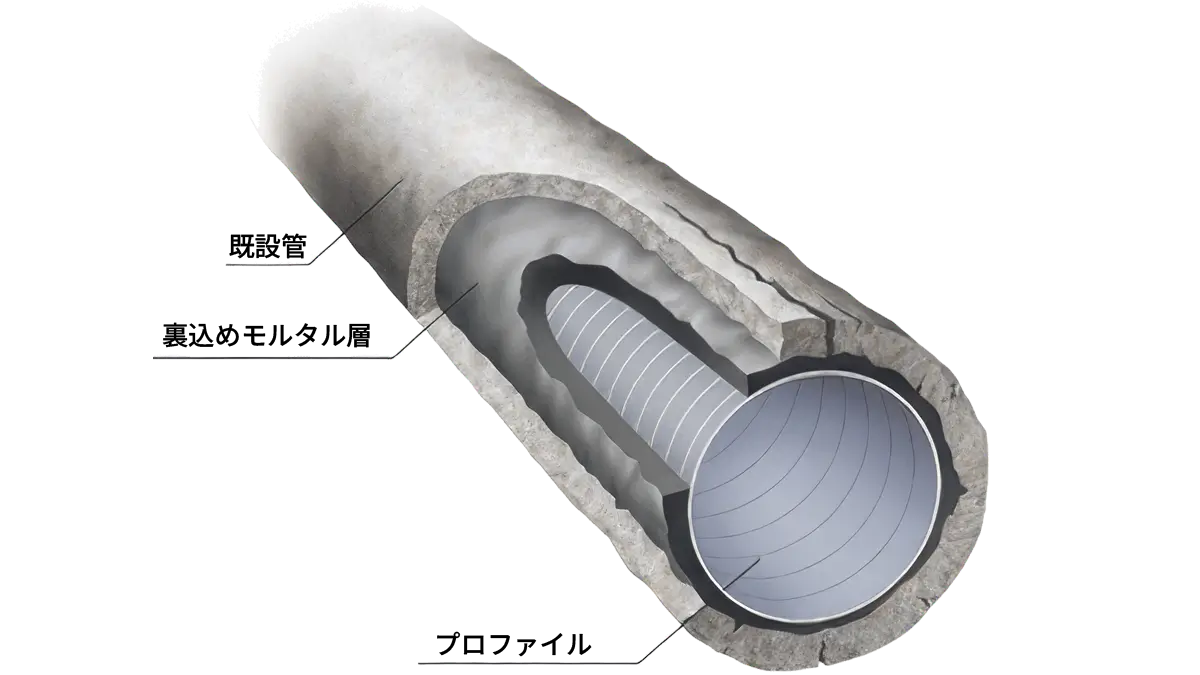

SPR工法は、老朽化した下水道管などの管きょ施設を非開削で再生できる工法です。
既設管を撤去することなく内側から更生できるため、道路を掘り起こさずに施工でき、周辺環境への影響を抑えながらインフラの長寿命化を図れます。
Features 特徴

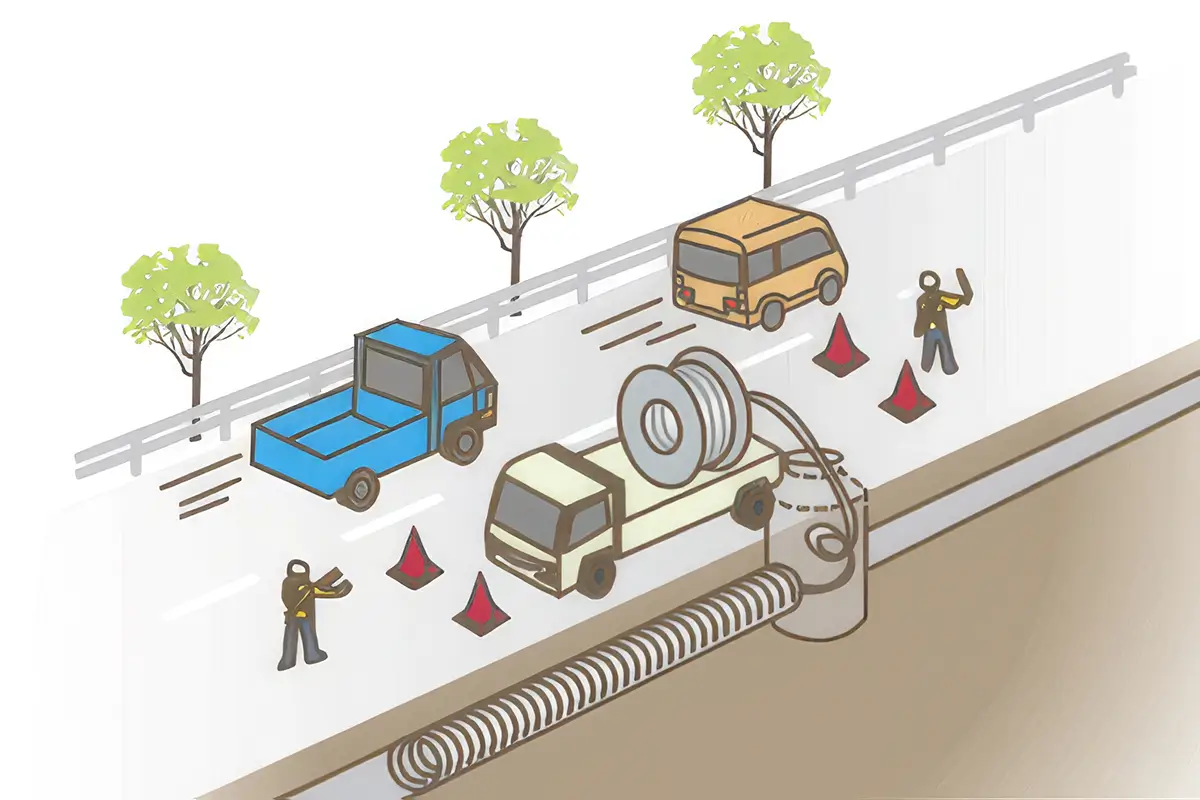

道路を掘り起こすことなく施工できます。
機材はすべてマンホールから管路内に入れるため、道路を掘り起こすことなく施工できます。非開削のため土砂などの廃棄物の発生も抑えられます。

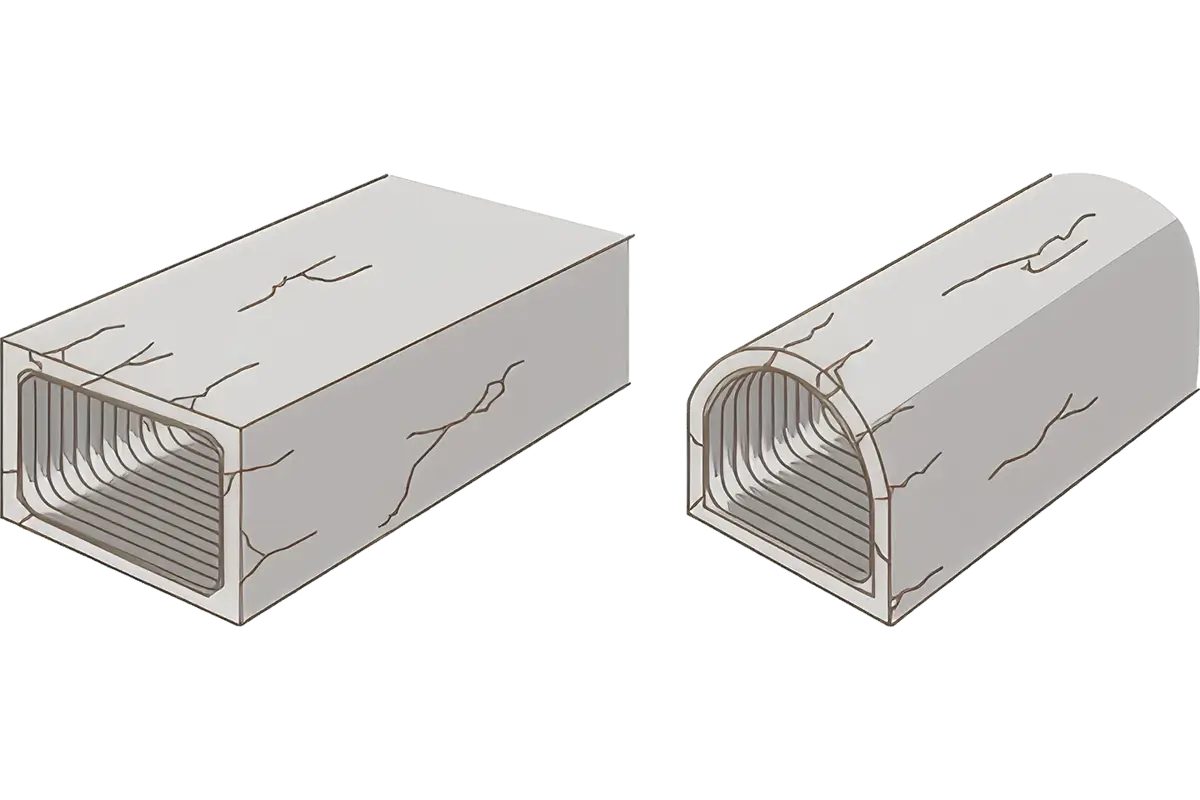

どんな断面形状でも対応できます。
円形、矩形、馬蹄形をはじめ、あらゆる断面形状に対応します。

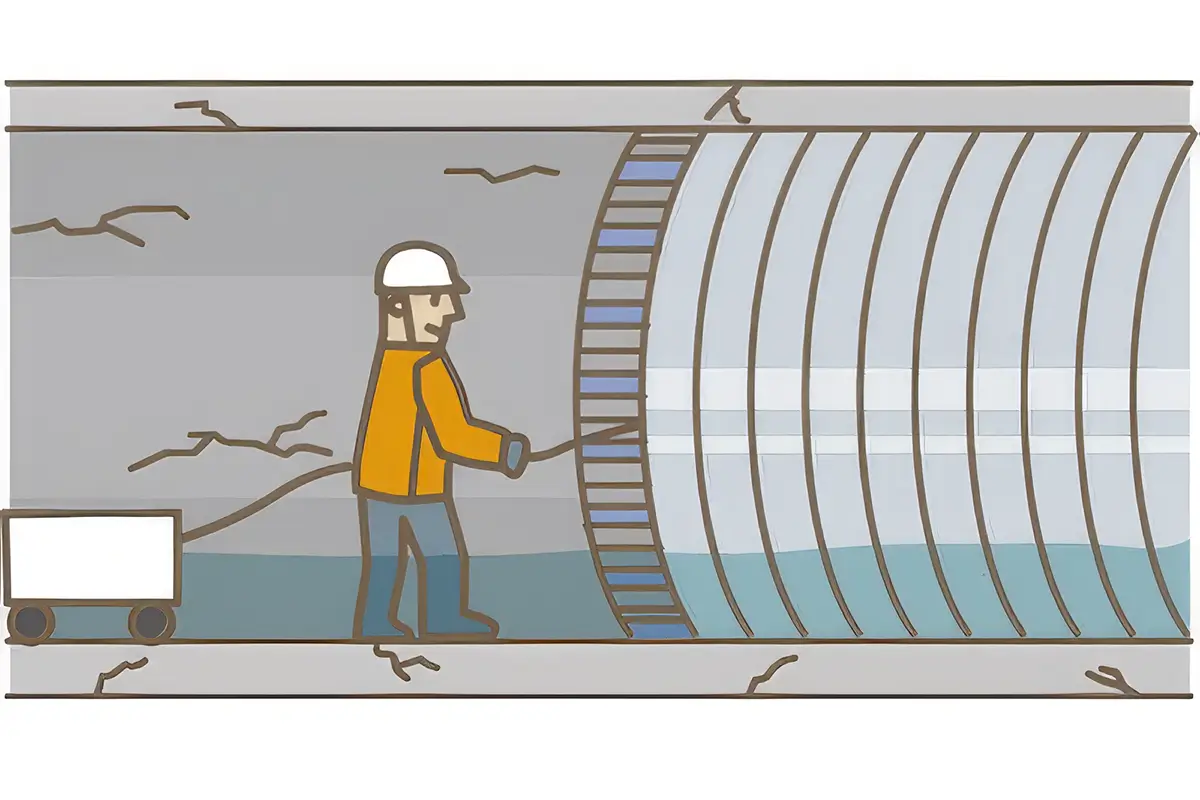

通水しながら施工が可能です。
下水を流しながら施工可能なため、本管内の仮排水は不要です。

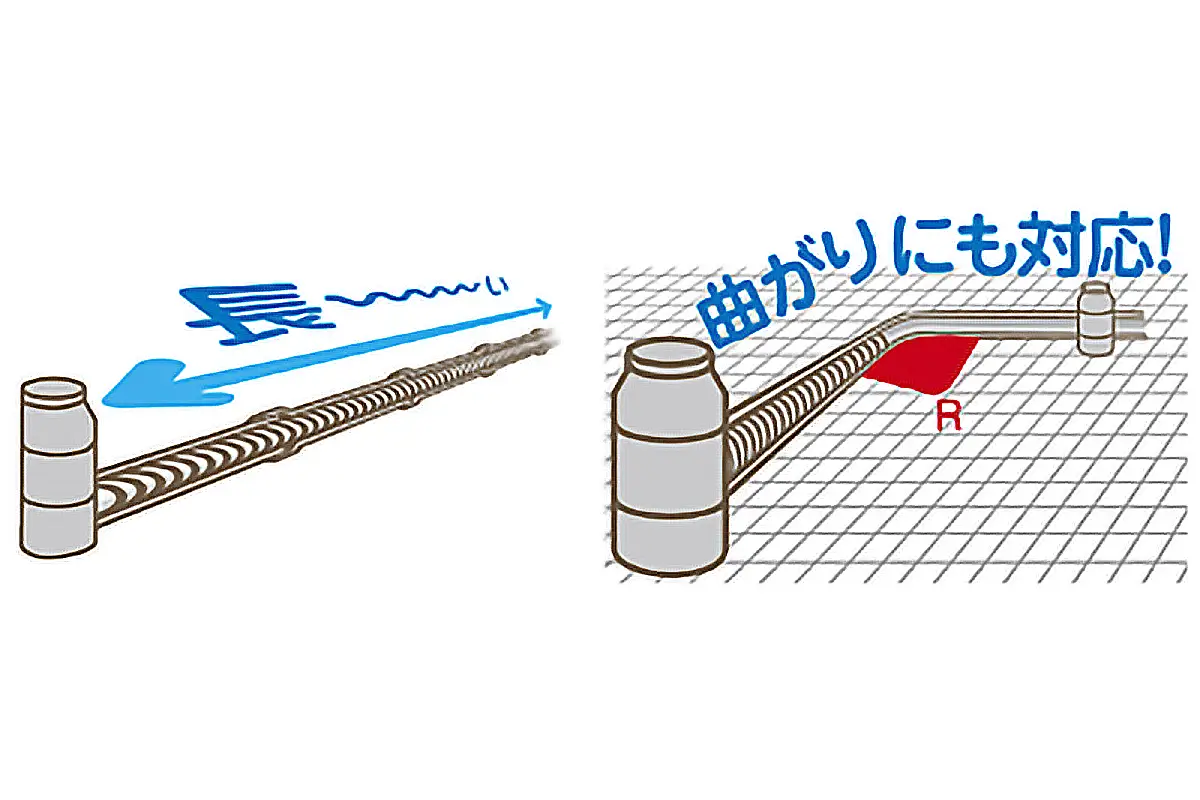

長距離施工・曲線施工に対応します。
自走式なら長距離施工が可能で、曲線施工にも対応できます。

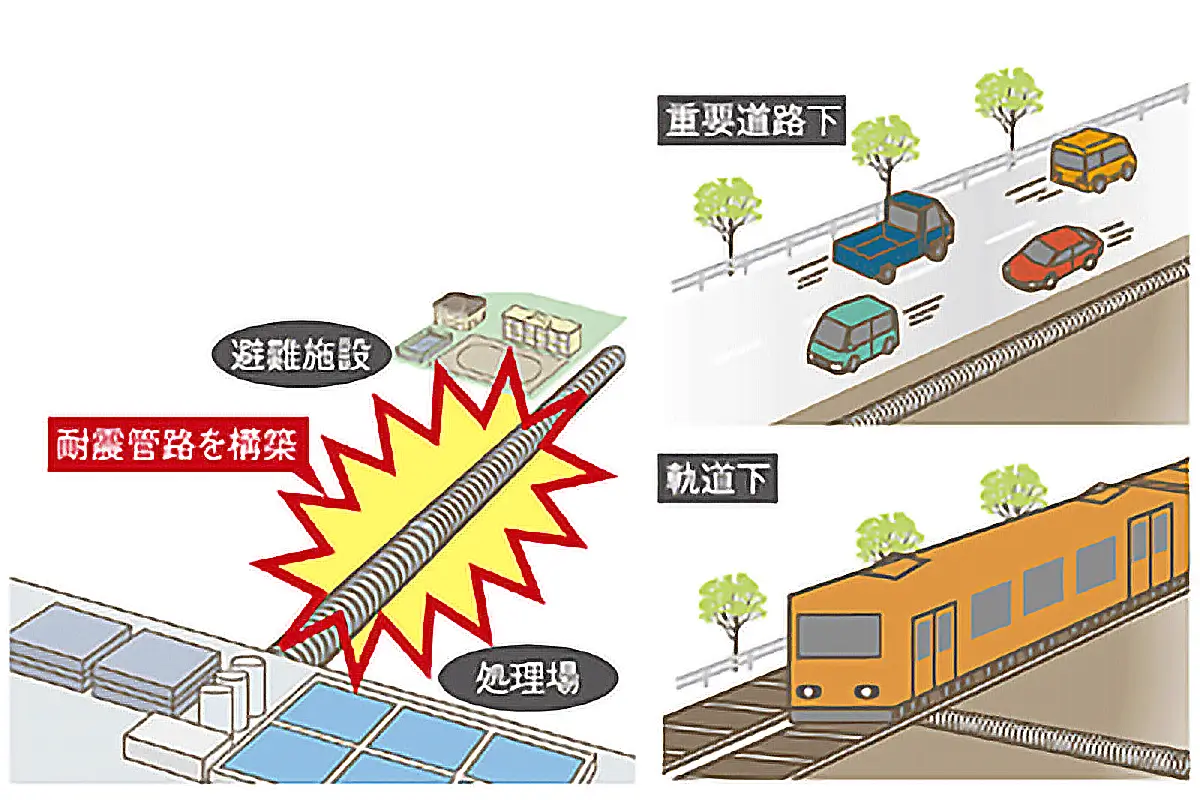

管路施設の耐震化が可能です。
避難施設と処理場間の管きょや、国道など重要道路下、軌道下などの管きょ施設の耐震対策として最適です。

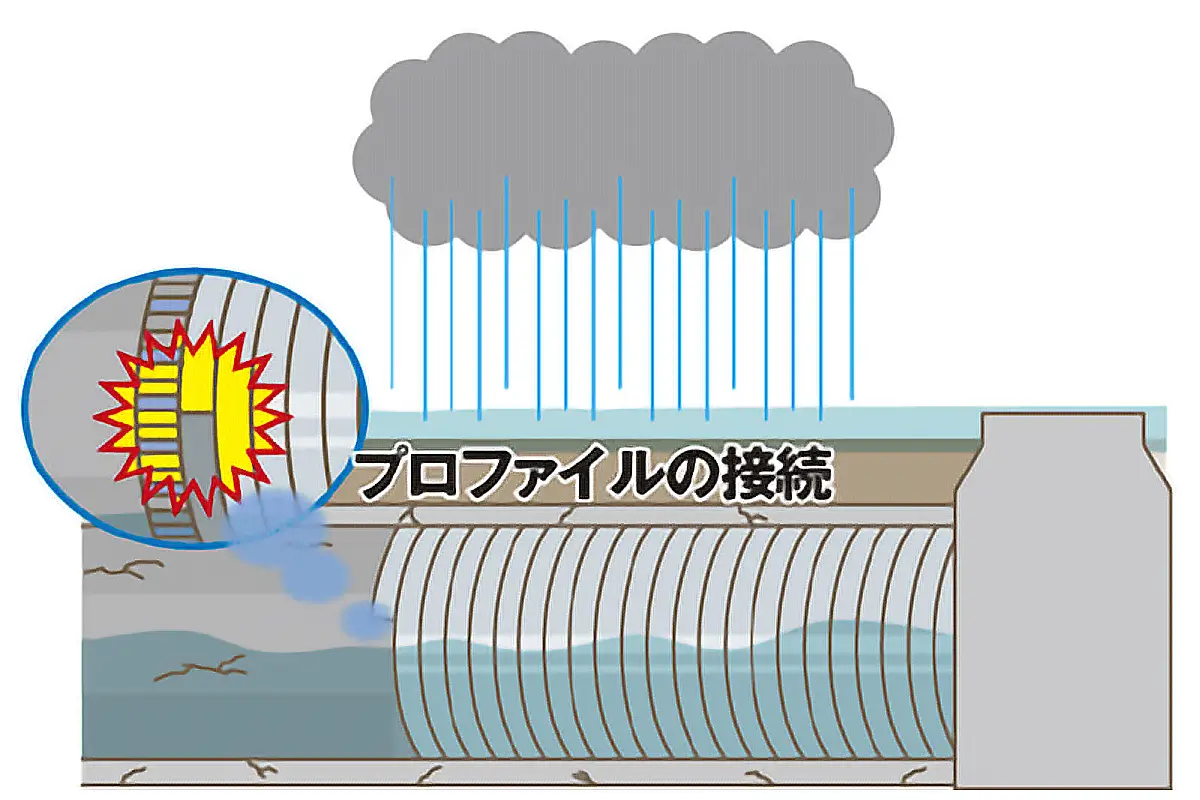

製管途中でも作業の中断が可能です。
急な集中豪雨時などでも作業を中断することができ、プロファイルの接続により作業を再開できます。
Specifications 基本仕様
| 用途 | 下水道、農業用水、工業用水、排水樋管などの更生 |
|---|---|
| 目的 | 強度復元、止水、掃流性の向上、耐食性の向上、木の根侵入防止、管きょ勾配の設定（更生管φ800mm以上）、耐震性の向上 |
| 適用管径（既設管） | 円形：φ250～5,000mm 非円形：短辺900mm～長辺6,000mm 矩形きょ、馬蹄きょなどあらゆる断面形状にも適用可能 |
| 曲がり | 最大曲率半径5D 5D超は別途処理により施工可能 |
| 最大施工延長 | 60～500m（管径による） |
| 製管時環境 | 水を流下させながら製管可能。水位は管径の30％程度かつ60cm以下。 流速1.0m/s以下 |
| 耐震性能 | レベル1地震動において設計流下能力を確保 レベル2地震動において流下機能を確保 |
| 建設技術審査証明書 |
（公財）下水道新技術推進機構の建設技術審査証明書を取得しています。
|
Procedure 施工手順
事前調査
管渠内を調査し、施工の可否を決定します。
製管径の決定
事前調査の結果に基づき、製管径の決定を行います。標準管径は既設管径に対して流量が同一となる管径を基本としており、既設管の不陸・蛇行・段差等の状況に応じて製管径を選定できます。
製管

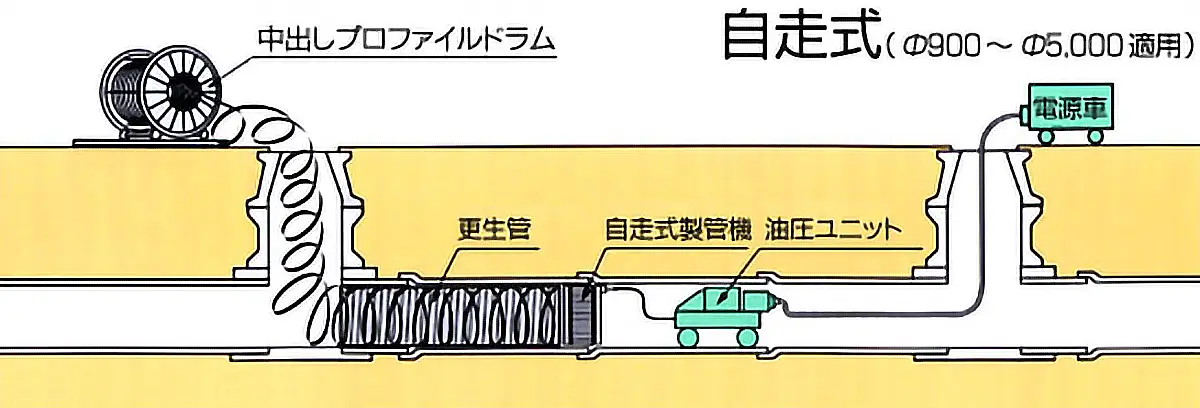

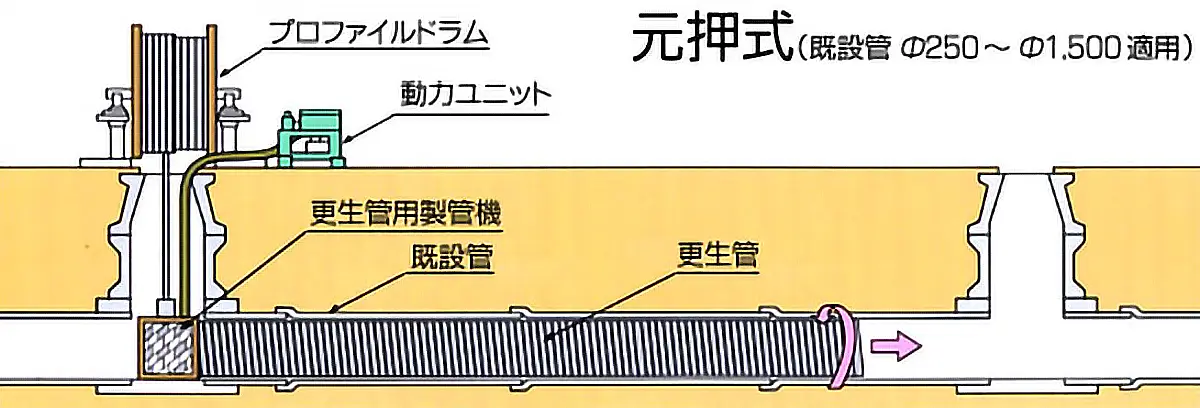

製管方法には元押式と自走式があります。
浮上防止
更生管径800mm未満は裏込め注入時の更生管の浮上り防止のため、更生管内に金属チェーンを引き込み、下水を利用もしくは給水車にて充水します。
更生管径800mm以上は更生管内に支保材を設置し、浮上防止および更生管の変形防止を行います。
裏込め注入

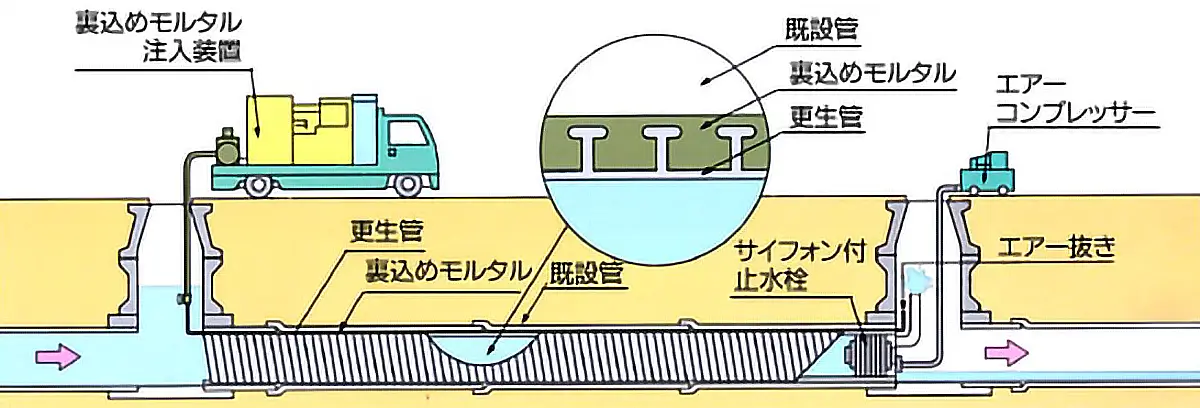

本工法用に開発した裏込めモルタルを注入します。
注入前に取付管用水栓を取付け、管口はシールして裏込め注入管を設置します。
取付管口削孔
取付管口を削孔し、既設取付管と接続します。

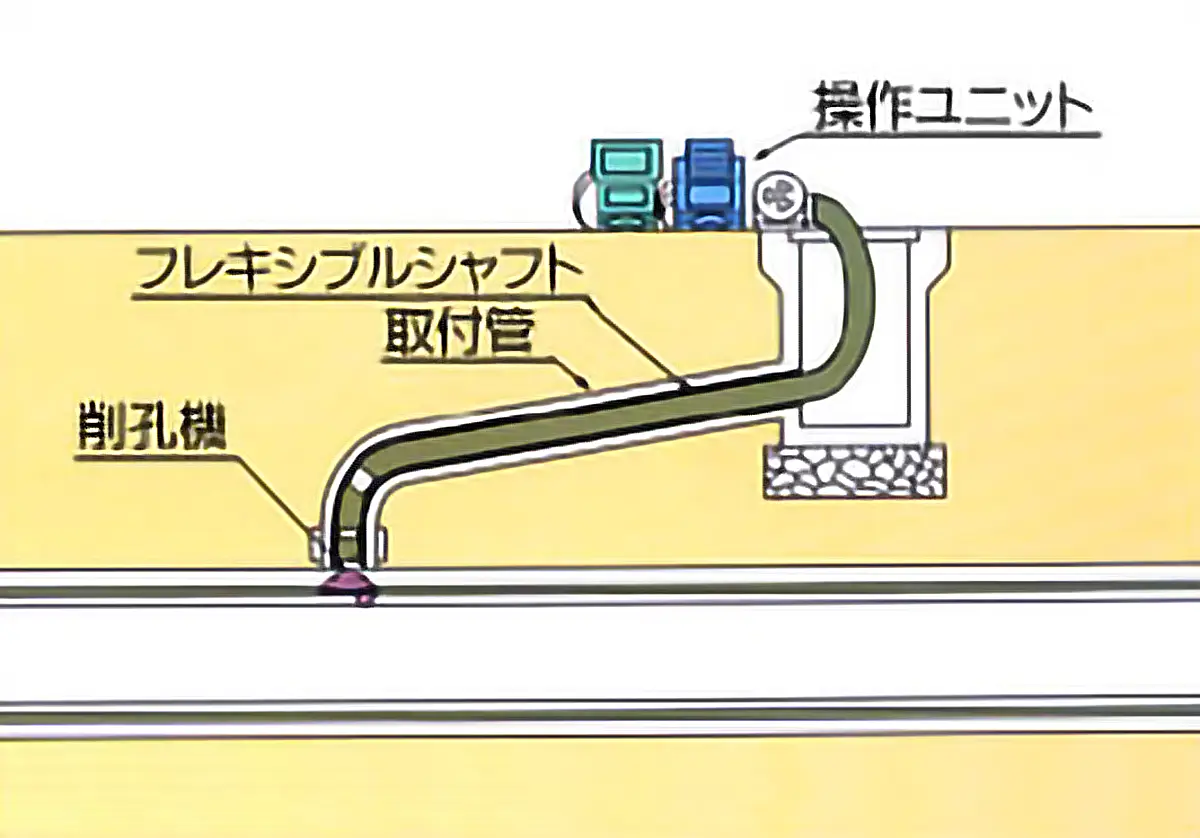

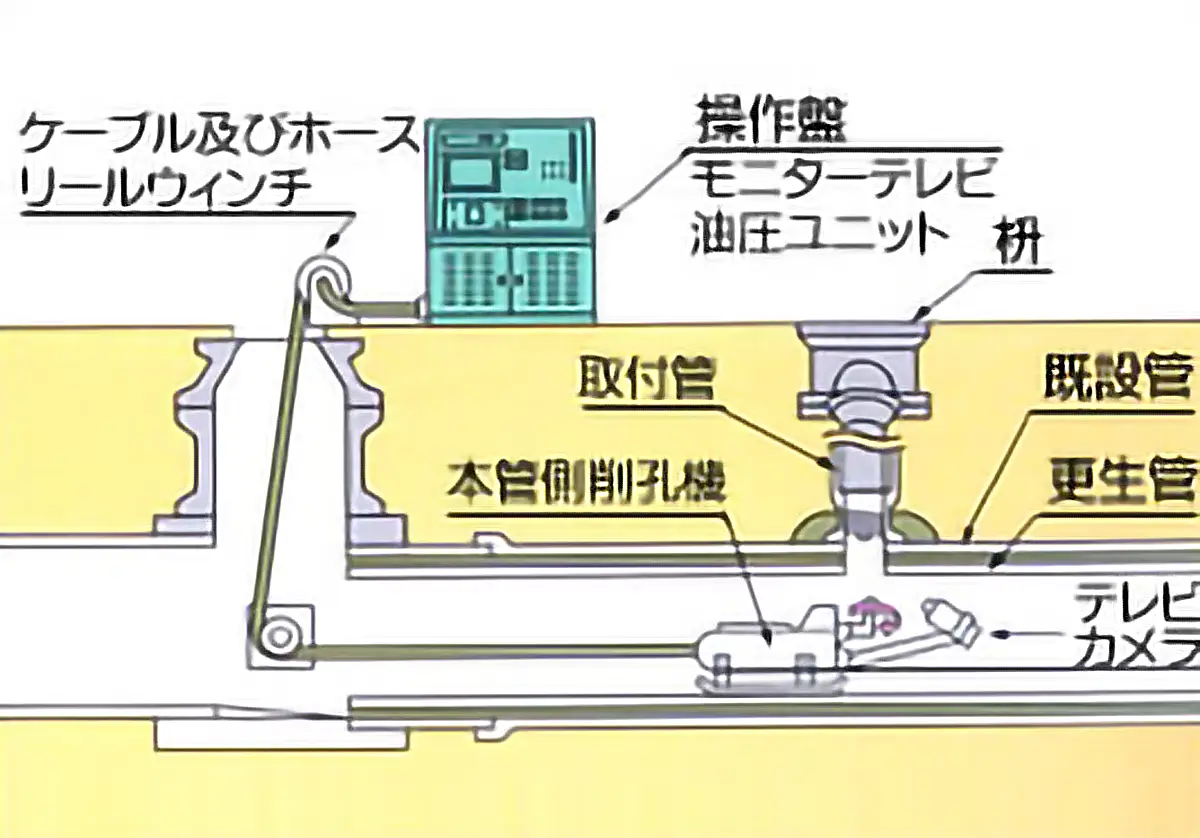

桝より削孔機を挿入し空気により刃先を広げて回転させ削孔する方法と、既設取付管削孔部が不揃いの場合に本管内部から仕上げる方法があります。
管口・インバート仕上げ
本管の管口とインバートの仕上げを行って作業終了です。
Materials 材料

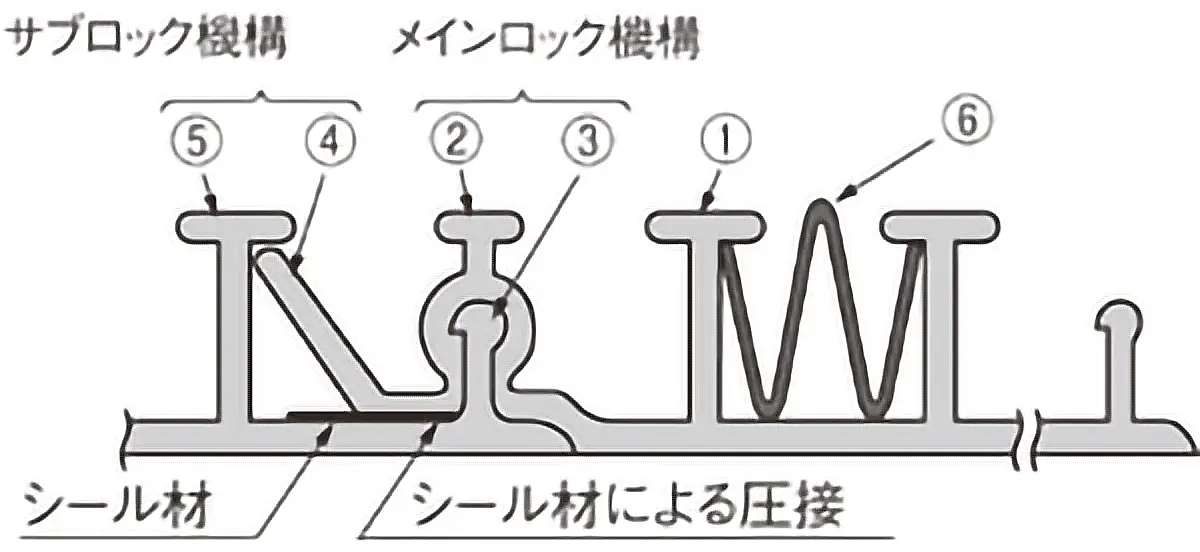

プロファイル
プロファイルは、製管機により両端がロックされ、強固な管路を形成します。
- アイビーム構造リブ部
- メインロック用メス部
- メインロック用オス部
- サブロック用オス部
- サブロック用メス部
- スチール補強材
裏込め材
専用に開発した裏込め材で、硬化後の耐久性に優れ安定した強度が得られます。水中でも分散せず、水を押し出しながら細部まで注入できます。
管更生材初!!
認定工場制度適用！

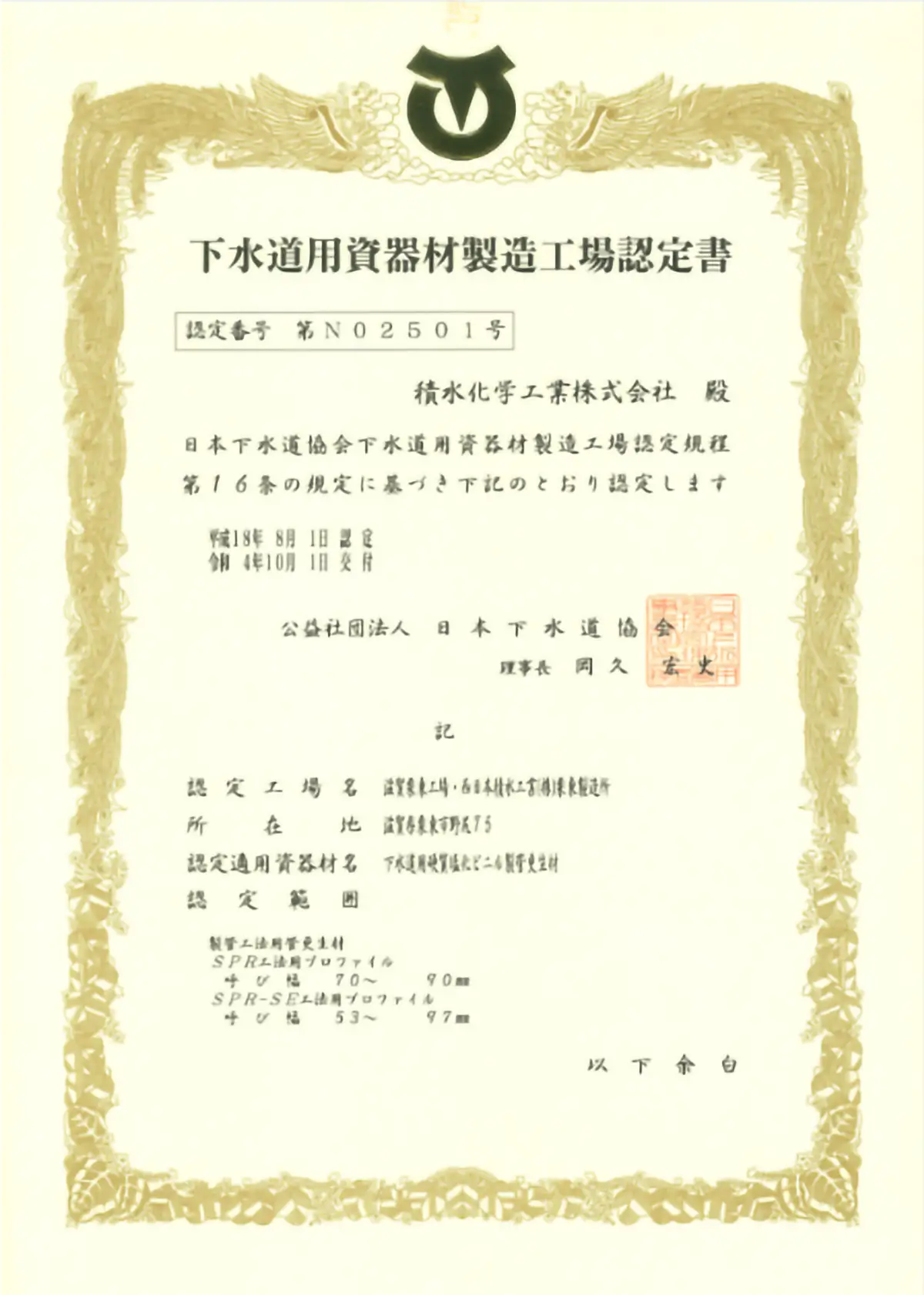

SPR工法のプロファイルは、管更生材として初めて（公社）日本下水道協会のⅡ類資器材に登録されました。

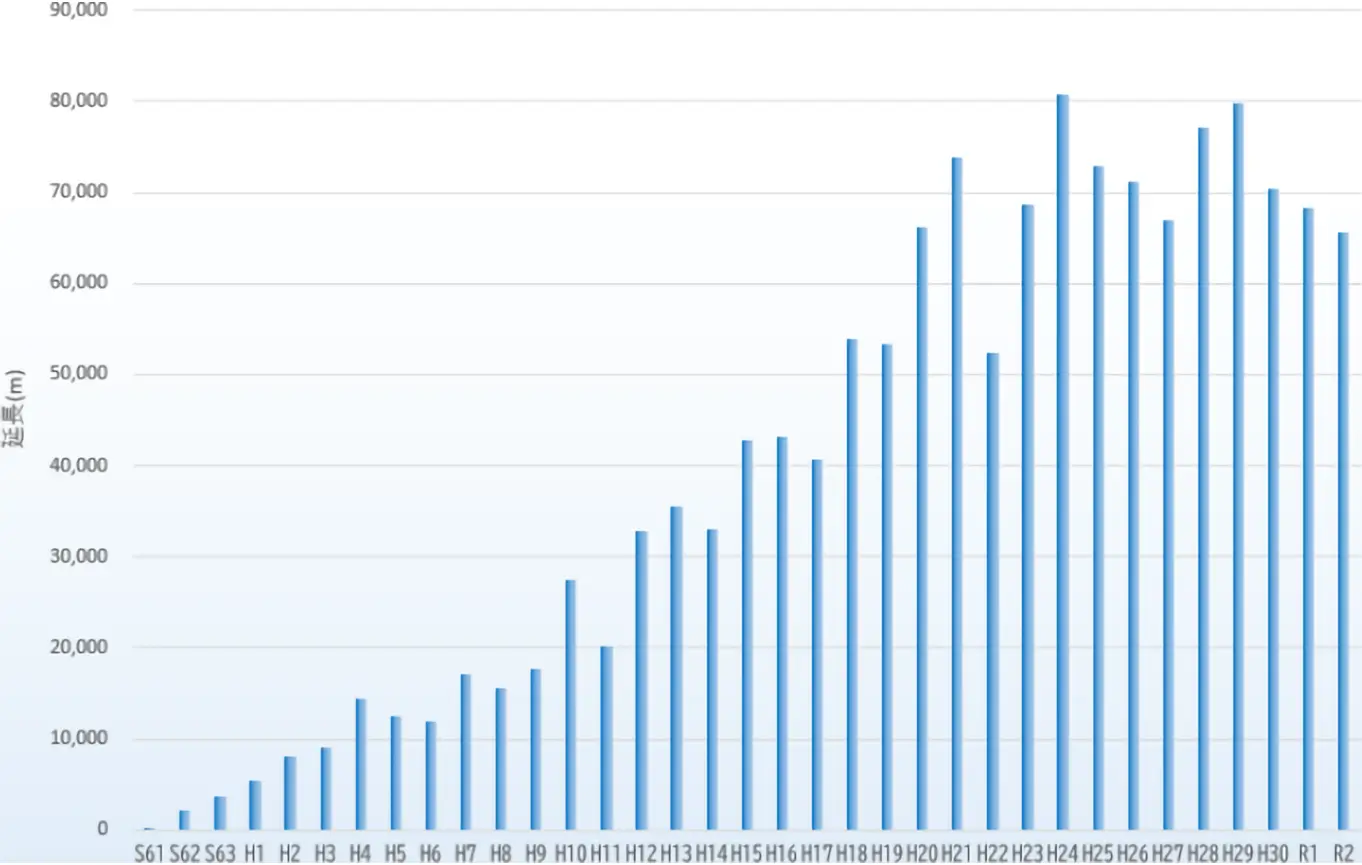

Achievements 実績
