SPR-SE Method SPR-SE工法
Overview 概要
（公社）日本下水道協会「認定運用資器材Ⅱ類」認定品

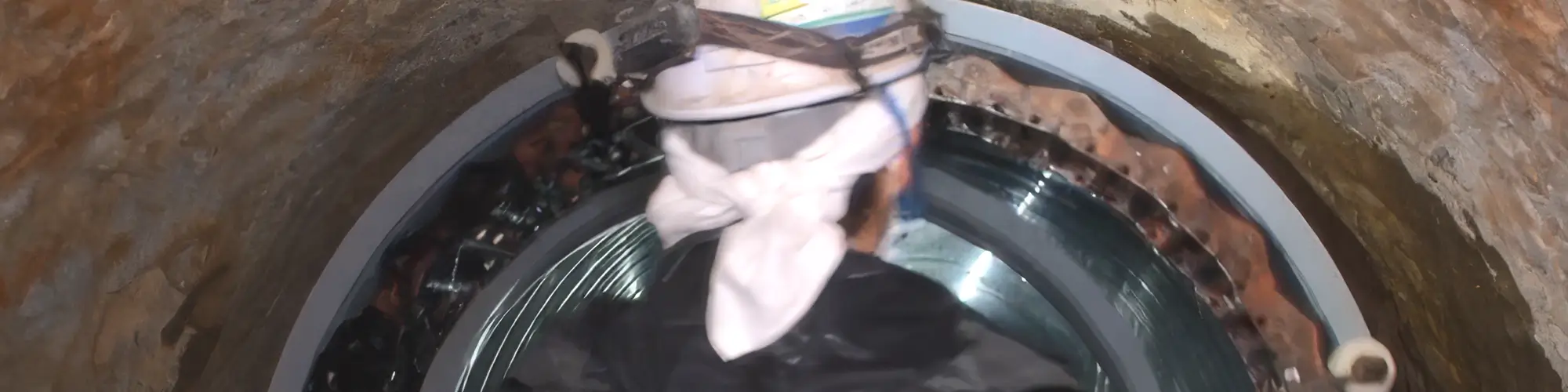

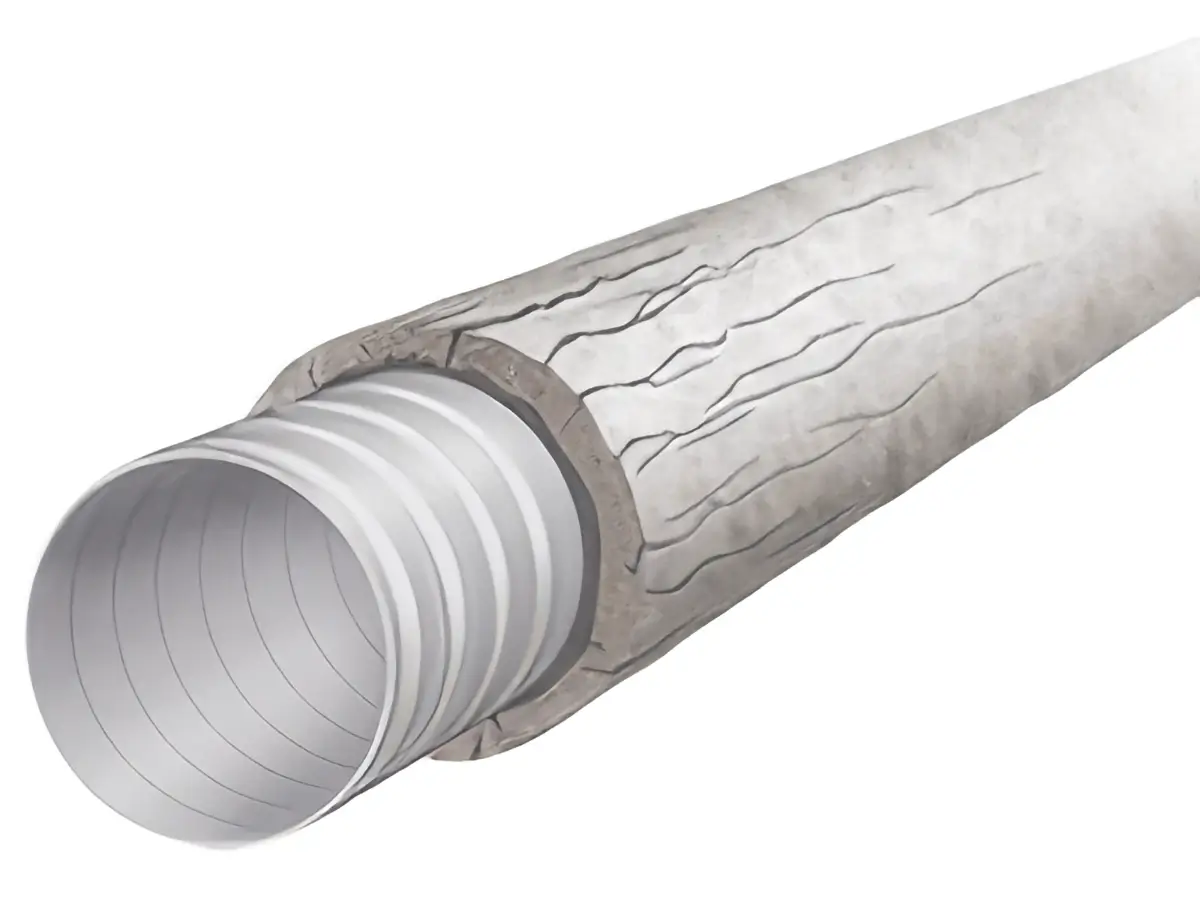

SPR-SE工法は、既設管きょ内にスチール部材で補強された硬質塩化ビニル製の帯状材料（プロファイル）をスパイラル状に嵌合しながら更生管を製管します。
つぎに、既設管きょと更生管の間隙に間詰め材を充填して自立管を構築する更生工法です。
Features 特徴

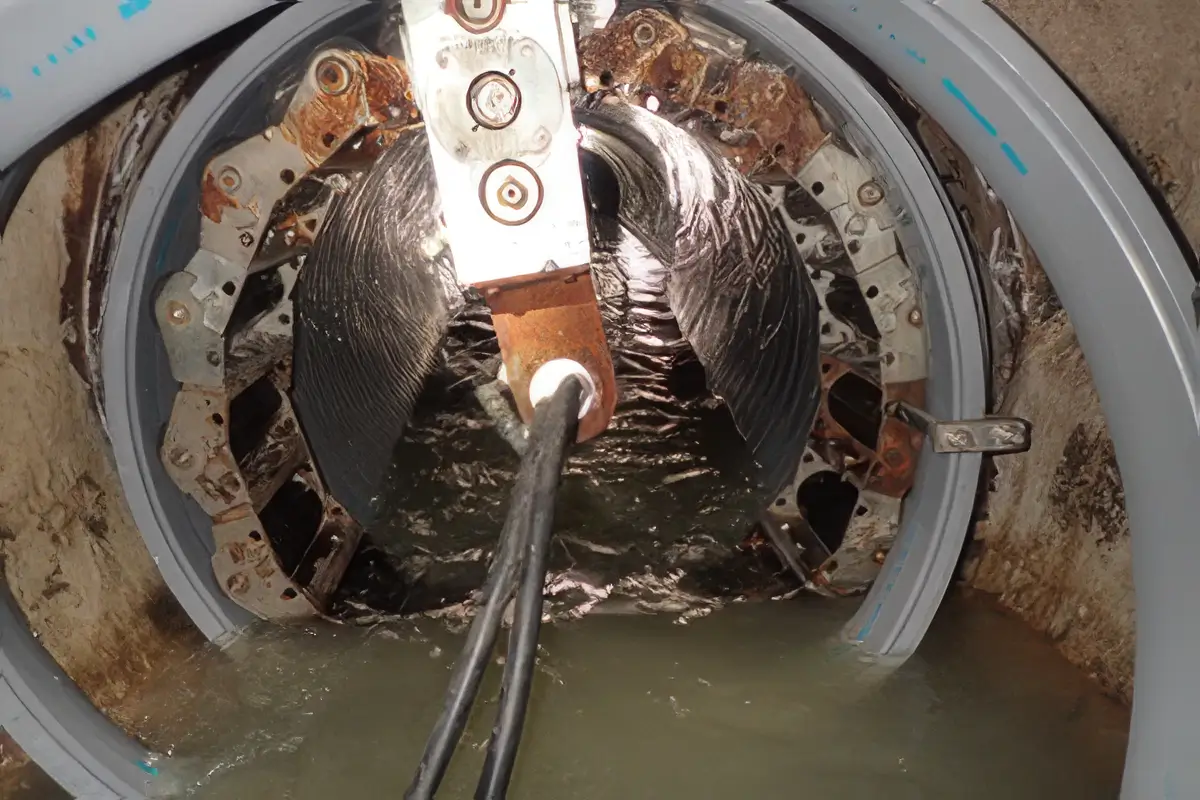

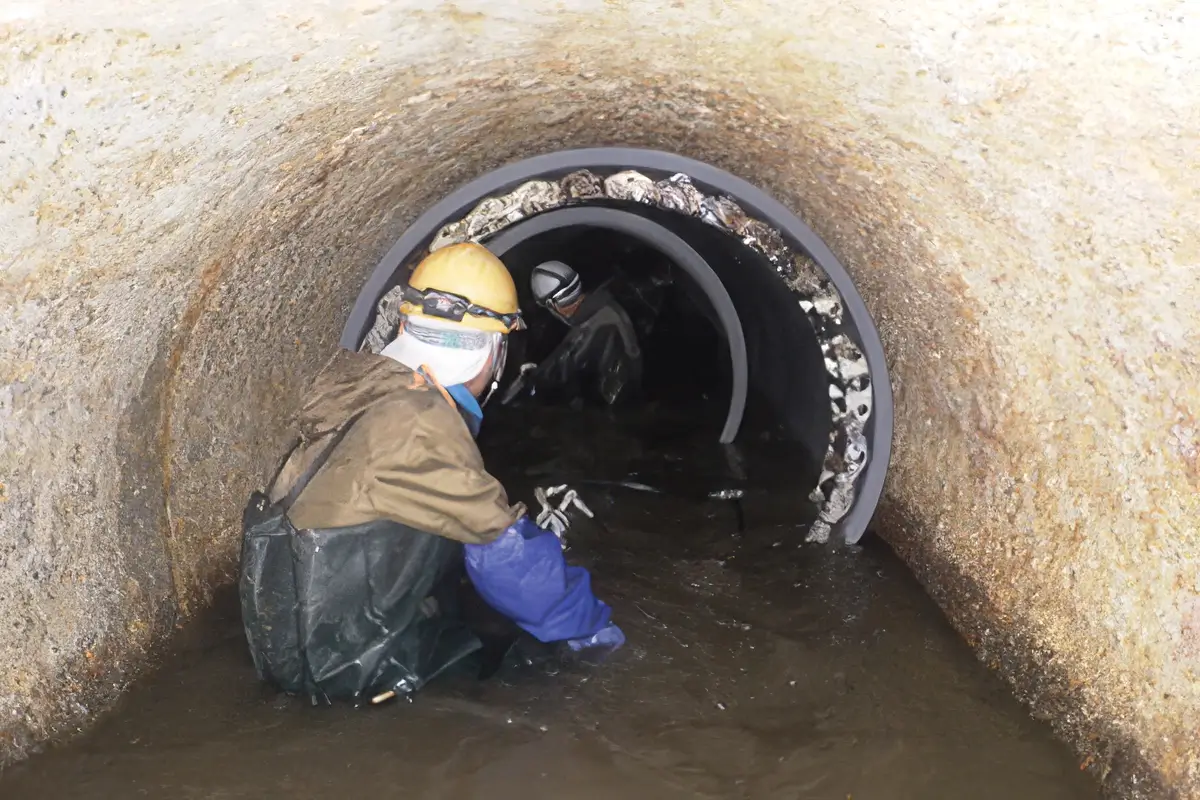

- 非開削で水を流しながら施工できる唯一の自立管
- 強化プラスチック複合管、コルゲート管など、あらゆる管種に対応可能
- 大口径管きょ（更生管径φ1500まで）も施工可能
- 浮上防止工のみで、変形防止のための支保工が不要
Specifications 基本仕様
| 適用管種 | 鉄筋コンクリート管、陶管、強化プラスチック複合管、コルゲート管等 |
|---|---|
| 既設管径（既設管） | 呼び径450～2000mm |
| 曲がり | 5°以下 |
| 最大施工延長 | 牽引式 100m 自走式 250m |
| 製管時環境 | 水を流下させながら製管可能。水位は管径の30％程度。流速1.0m/s以下 |
| 耐震性能 | レベル1地震動において設計流下能力を確保。レベル2地震動において流下機能を確保 |
| 建設技術審査証明書 |
（公財）日本下水道新技術機構の建設技術審査証明書を取得しています。
|

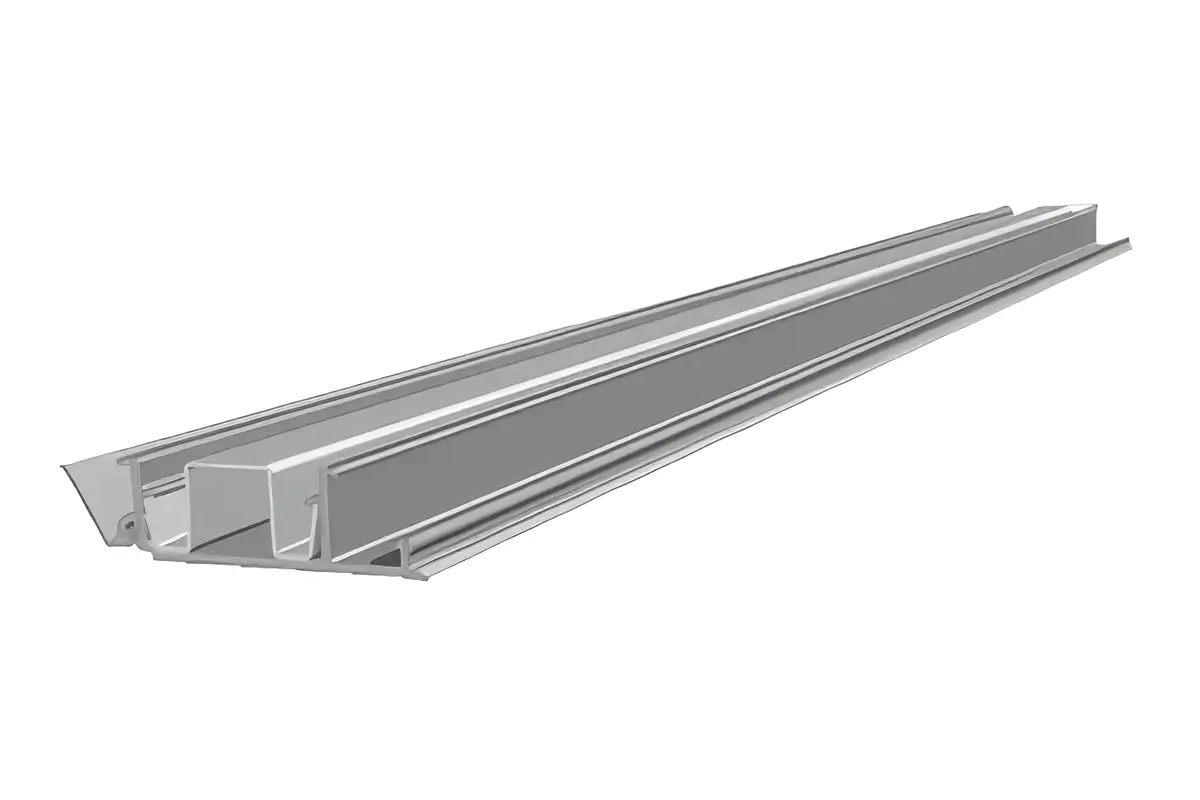

Profile プロファイル

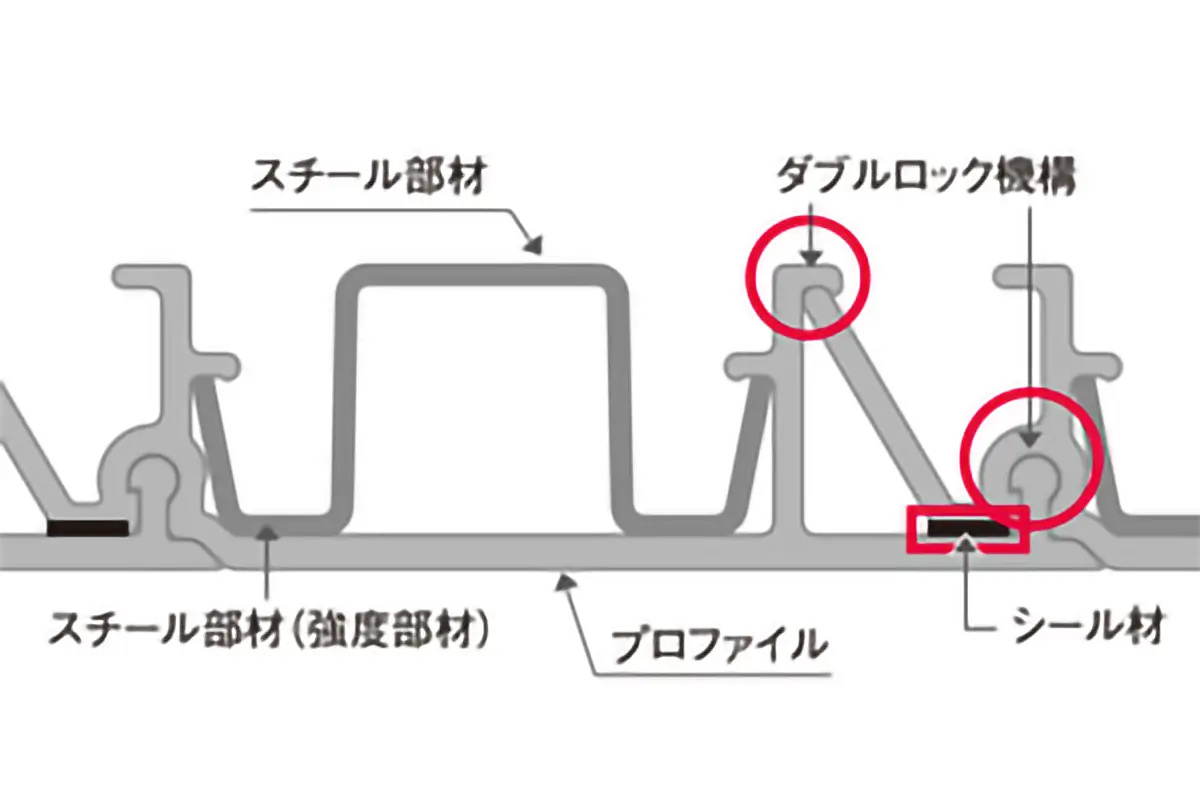

耐食性、耐摩耗性に優れた硬質塩化ビニル製の帯状材料と自立強度のあるスチール部材から構成されています。

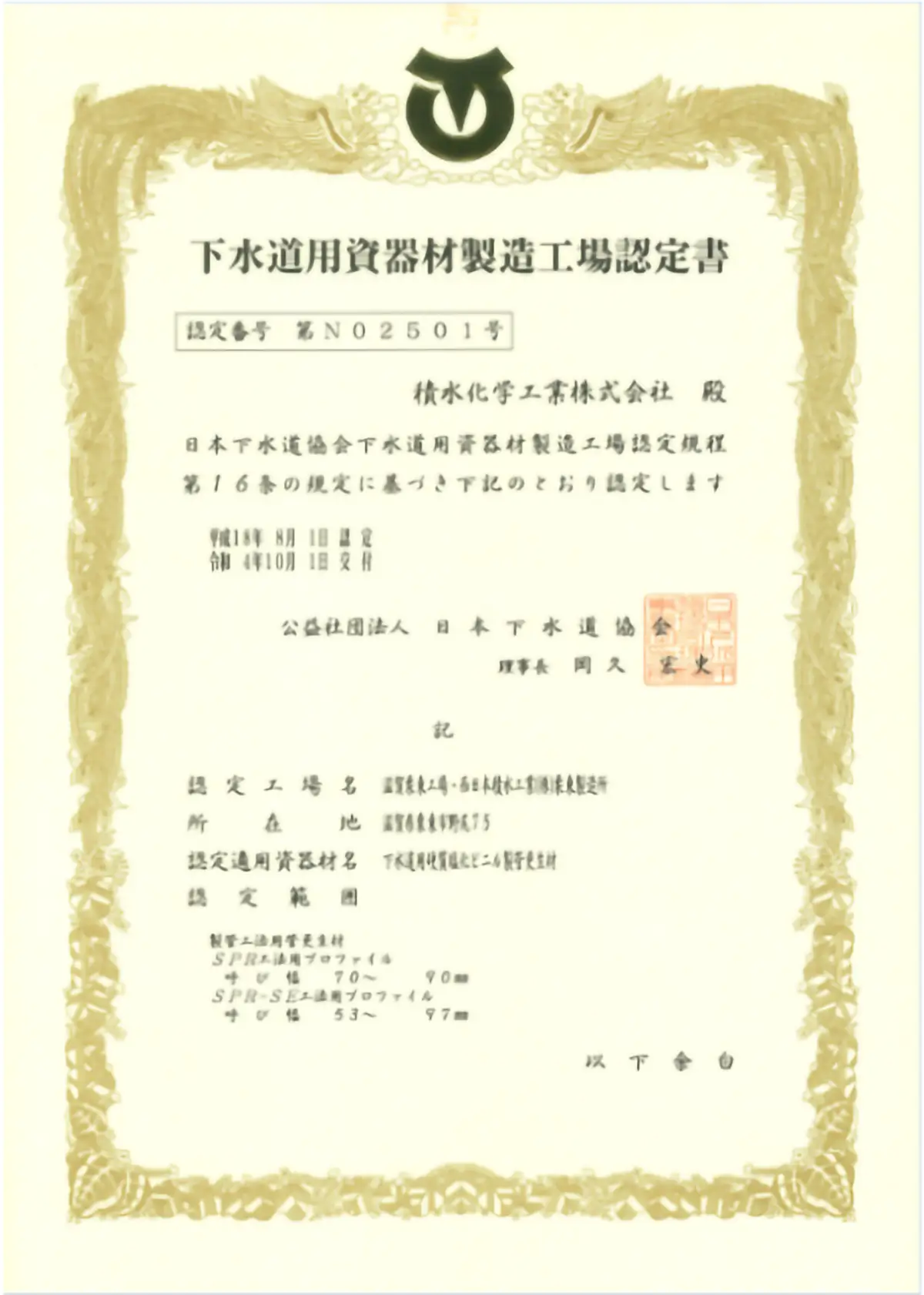

（公社）日本下水道協会「Ⅱ類資器材」認定

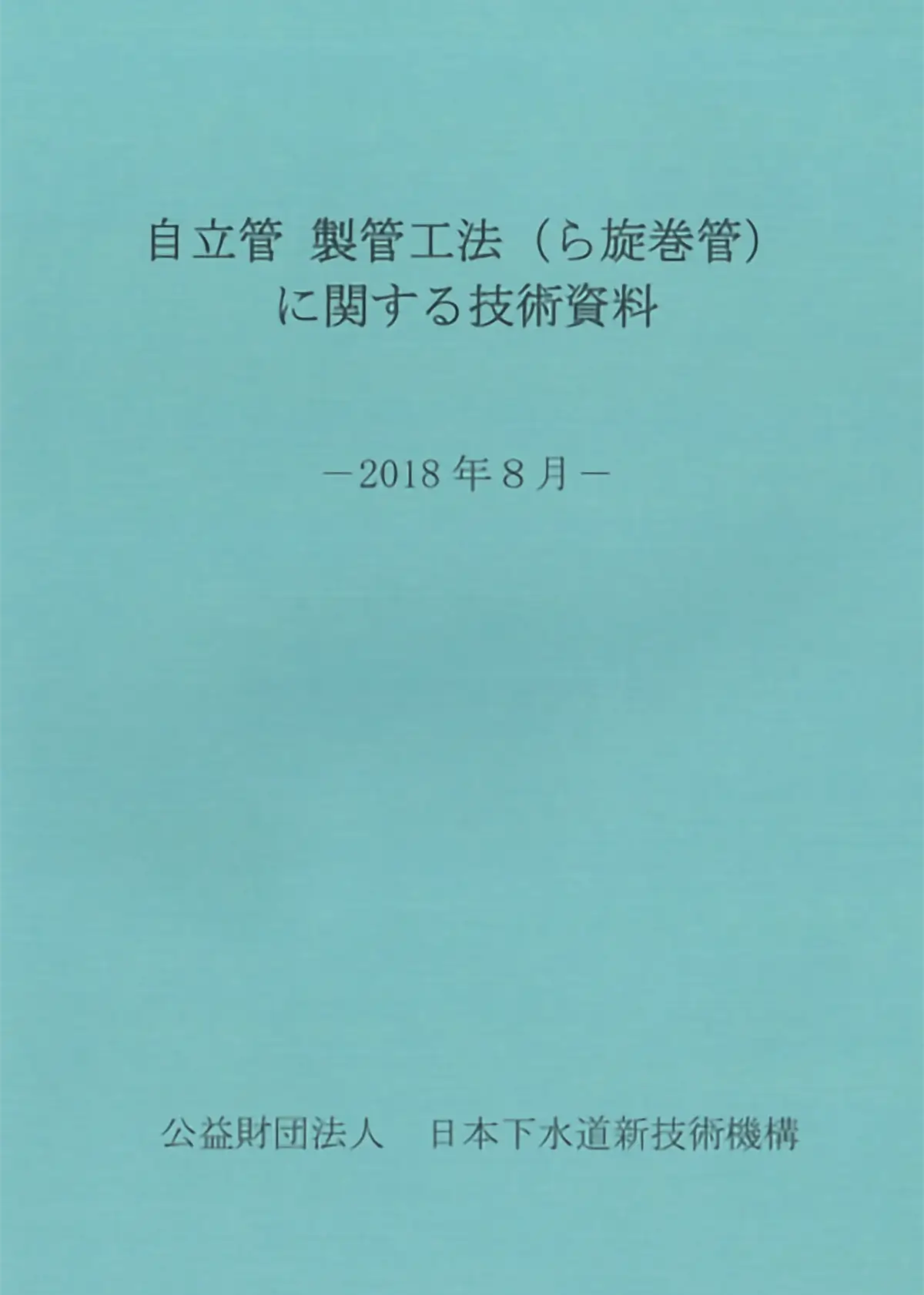

自立管 製管工法（ら旋巻管）に関する技術資料
自立管製管工法（ら旋巻管）は、使用材料の特性に応じた要求性能や構造計算手法等が確立されていないため「ガイドライン」の適用対象外となっていました。
本技術資料により、要求性能や構造計算手法、および施工計画や施工管理の考え方がまとめられた結果、ガイドラインの適用工法として認められました。
Procedure 製管方式

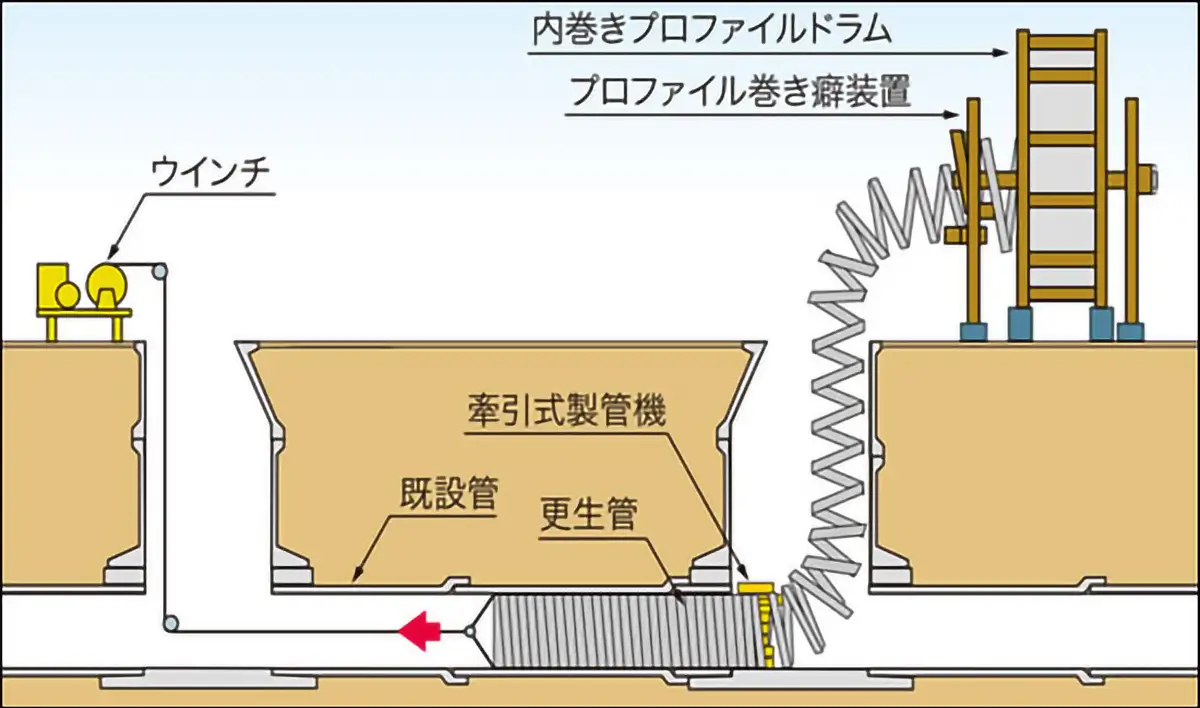

牽引式
- プロファイルに製管径同等の巻き癖をつける。
- マンホール内に設置した牽引式製管機でプロファイルを嵌合する。
- 製管した更生管をウインチで引き込む。

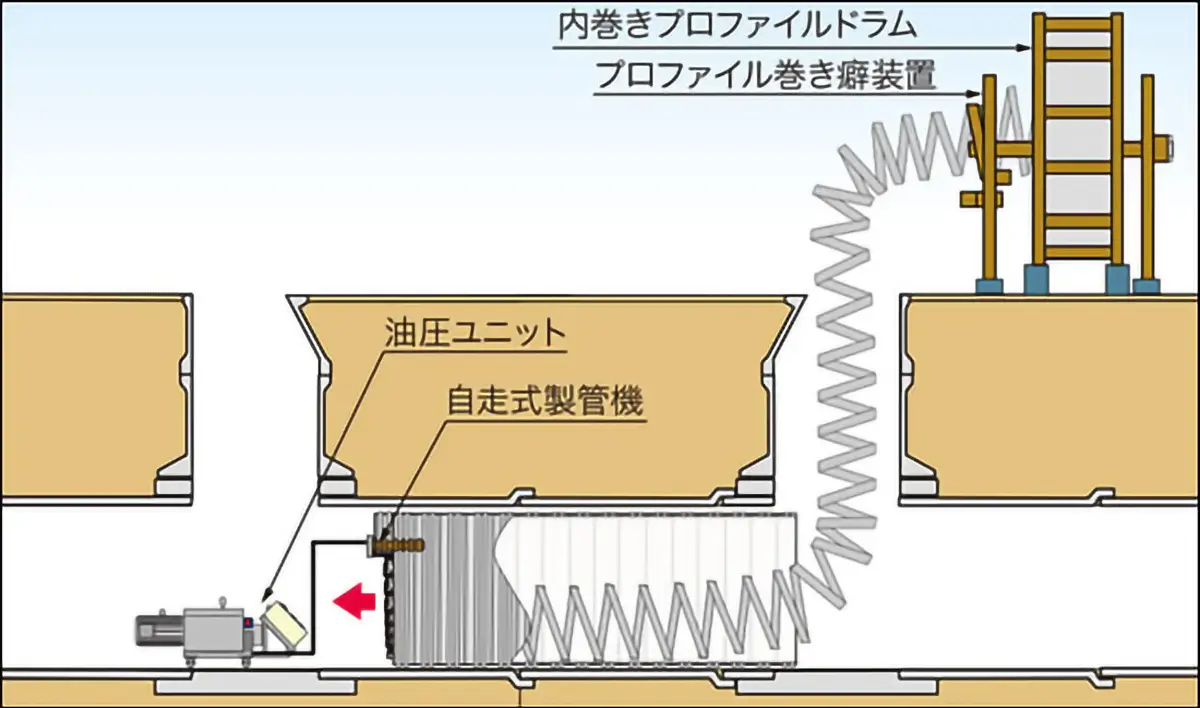

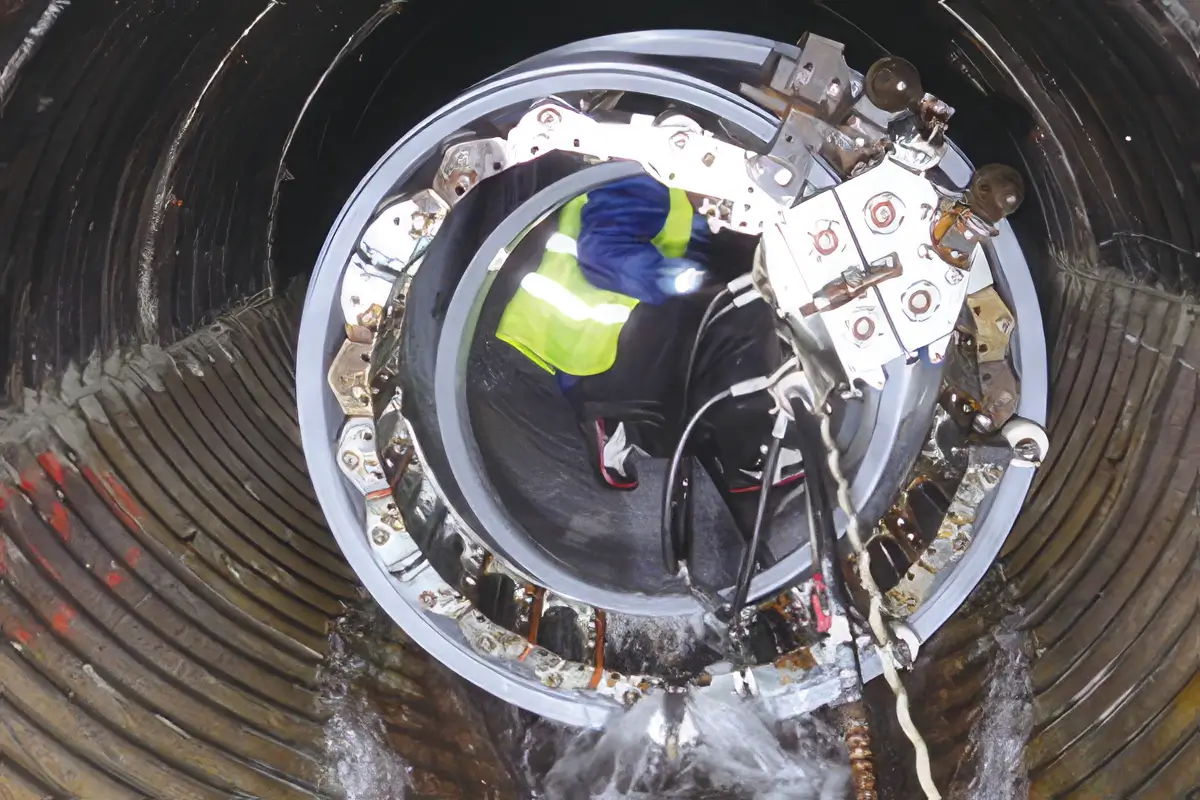

自走式
- プロファイルに製管径同等の巻き癖をつける。
- 管内の自走式製管機へプロファイルを供給し嵌合する。
- 製管機が製管しながら自走していく。
