オメガライナー工法

概要

オメガライナー工法は、あらかじめ工場でω状に折りたたんだ形状記憶性能をもつ硬質塩化ビニル管を既設管内に引き込み、蒸気で加熱することで円形に復元し、圧縮空気により既設管と密着させ強固な自立管を構築する工法です。

オメガライナー工法

特徴

  • 道路を掘り起こすことなく施工できます。

    加熱のみで円形にスピード復元。安全・確実な管路更生スピーディーで容易な施工性。

    工期短縮とコスト削減が可能です。有機溶剤を用いないため臭気が発生しません。

  • どんな断面形状でも対応できます。

    建設技術審査証明にて既設管追従性が認められています。

    地盤変位等にともなう既設管への追従性を有しており、耐震性に優れます。

  • 通水しながら施工が可能です。

    通水しながら施工が可能です。

    既設管の曲りや段差にシワなく追従。取付管のみの更生も可能です。

  • 自走式なら長距離施工、曲線施工が可能です。

    管更生材初!!認定工場制度適用!

    (社)日本下水道協会の認定工場で製造されており、品質が安定しています。
    SPR工法のプロファイルとオメガライナー工法の形状記憶塩ビ管が管更生材としては初めて(社)日本下水道協会からⅡ類資器材として登録されました。

基本仕様

用途 下水道、農業用水、工業用水、排水樋管などの更生
目的 強度復元、止水、掃流性の向上、耐食性の向上、木の根侵入防止、 耐震性の向上など
適用管径(既設管) RⅠ(自立管):φ150~400
RⅡ(二層構造管):φ200~450
Ln(ライニング):φ150~450
曲がり 10゜以下
最大施工延長 60~120m(管径による)
耐震性能 レベル1地震動において設計流下能力を確保
レベル2地震動において流下機能を確保
建設技術審査証明書 (財)下水道新技術推進機構の建設技術審査証明書を取得しています。

施工手順

非開削かつスピーディに施工完了。
老朽管を安全、確実に、強固な新生塩ビ管路に更生します。

(1)既設管への引き込み

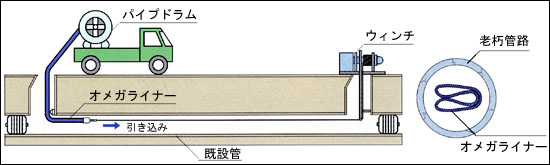

マンホールよりオメガライナーを既設管に引き込みます。ドラム巻き長さは50m以上(呼び径により異なる)で、1スパンを無接続で引き込み可能です。
既設管への引き込み
(2)蒸気加熱で円形復元
ボイラーユニット車よりオメガライナーの内部に蒸気を送り込みます。蒸気によって加熱されたオメガライナーは形状記憶効果により円形に復元します。
(3)圧縮空気により既設管と密着
円形復元後、低圧の圧縮空気(0.03~0.20MPa)を送り込むことで、既設管内面に密着します。低圧をかけたまま空気で冷却することにより、完全に密着して、耐久性、耐食性に優れた塩ビ管による更生管路が完成します。
圧縮空気により既設管と密着

ロングスパンの施工が可能で、曲がりや段差にもフレキシブルに対応。

50m以上のロングスパンにも対応(呼び径により異なる)。接続部のない水密性に優れた一体管路がスピーディに構築できます。また、既設管の曲がりや段差にもフレキシブルに対応します。

臭気の発生・火災の心配もありません。

更生材料に有機溶剤を使用していないため、臭気対策や火災等の心配がない安全な工法です。

実績

実績
